Введение

Дренажная труба шахты может быть повреждена еще до того, как по ней начнет поступать шахтная вода.

Во время разгрузки, хранения, рытья траншеи, опускания и засыпки труба может удариться об оборудование, упасть на твердую поверхность или прижаться к камню или другому острому предмету. Подземные трубопроводы после прокладки также могут испытывать локальные внешние нагрузки.

Это кратковременные-события, но они могут оставить неизгладимый след на слишком жесткой или слишком хрупкой трубе.

HDPE использует другой подход к этому типу нагрузки. Стенка трубы имеет высокую степень пластичности, что позволяет ей локально деформироваться и поглощать механическую энергию вместо того, чтобы передавать весь удар на небольшую точку растрескивания.

Для систем дренажа шахт эта разница имеет значение. Трубопровод может быть проложен на глубине сотен метров под землей, проложен в труднопроходимой местности и, как предполагается, будет оставаться в эксплуатации без частого доступа для ремонта. Материал, выдерживающий случайную механическую нагрузку, дает трубопроводу больше возможностей для реальных-условий установки.

Повреждение часто начинается за пределами трубы

Когда люди обсуждают характеристики горнодобывающих труб, основное внимание обычно уделяется внутреннему давлению воды.

Но давление – это только одна часть операционной среды.

Подумайте, что происходит перед вводом в эксплуатацию. Секцию трубы выгружают из грузовика, перемещают по площадке, опускают в траншею, укладывают на подстилку, а затем засыпают обратной засыпкой.

Труба может столкнуться с твердыми точками контакта практически на каждом этапе.

Небольшой камень под трубой может создать концентрированную зону контакта. Ковш экскаватора может удариться о секцию во время траншейных работ. Плохо уложенная засыпка может давить на одну часть стенки трубы сильнее, чем на другую.

Здесь полезен полиэтилен высокой плотности, поскольку материал не требует сохранения полной жесткости при каждой кратковременной-нагрузке.

Его пластичность позволяет стене локально поддаваться и перераспределять часть удара.

Это не делает методы установки неважными. Это дает трубе больший допуск, когда фактические условия на объекте не такие чистые и контролируемые, как на проектном чертеже.

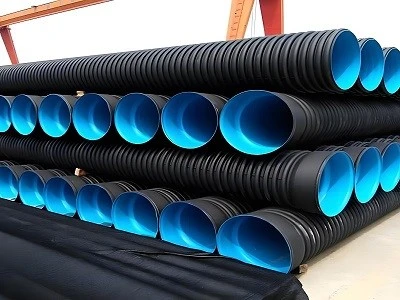

info-400-300

Что происходит при ударе по трубе ПНД?

Важным моментом является то, что происходит со стенкой трубы во время удара.

Внезапная нагрузка вызывает локальную деформацию. Стенка трубы из полиэтилена высокой плотности может изгибаться и деформироваться вокруг нагруженной области. Поскольку материал имеет высокое удлинение, деформация может происходить без немедленного хрупкого разрушения.

Такое поведение полезно, когда воздействие локализовано.

Представьте себе твердый предмет, соприкасающийся с внешней частью закопанной дренажной трубы. Нагрузка изначально концентрируется на небольшой площади. Если материал мало способен деформироваться, локальное напряжение может оставаться высококонцентрированным.

ПЭВП может распространить эту деформацию на окружающую стенку трубы.

Вместо немедленного перелома на трубе может наблюдаться временная или локальная вмятина.

Это различие важно для горнодобывающего трубопровода. Можно оценить отступ. Трещина на границе давления – гораздо более серьезная проблема.

Высокое удлинение придает ПЭВП большую механическую устойчивость

Механическое преимущество HDPE – это не просто его прочность.

Материалы PE100 обычно имеют удлинение при разрыве более 600%, а также предел прочности при текучести около 23 МПа.

Высокое удлинение особенно важно для ударных свойств.

Материал с большей способностью к деформации может поглощать механическую энергию, изменяя форму. Труба не обязательно должна оставаться абсолютно жесткой, когда на нее действует кратковременная-сила.

Это одна из причин, по которой ПЭВП обычно рассматривают для подземных систем водоснабжения и дренажа, где внешняя нагрузка может меняться во время установки и обслуживания.

Стенка трубы имеет некоторую способность двигаться вместе с нагрузкой.

Для дренажного трубопровода шахты такая гибкость может быть более полезной, чем просто указание высокой номинальной прочности в технических характеристиках.

Обратная засыпка подземных сооружений — настоящее испытание для трубы

Обратная засыпка часто рассматривается как обычный этап строительства, но она может оказывать прямое влияние на эксплуатационные характеристики труб.

Материал, помещенный вокруг трубы, не всегда имеет одинаковый размер частиц или равномерное уплотнение. Крупные частицы могут создавать локальные точки контакта. Тяжелое оборудование, работающее вблизи траншеи, также может изменить внешнюю нагрузку на трубу.

Гибкая стенка HDPE позволяет ему выдерживать такие условия лучше, чем очень жесткая труба.

Труба и окружающий грунт постепенно работают вместе.

По мере укладки и уплотнения почвы труба может слегка деформироваться и получать поддержку от окружающего материала. Нагрузка воспринимается не только стенкой трубы.

Это взаимодействие особенно актуально для протяженных шахтных дренажных систем, где трубопровод может проходить через различные грунтовые условия на своем маршруте.

Одна секция может быть окружена уплотненной насыпью. Другой может столкнуться с более мягкой почвой. Другой может подвергнуться воздействию обломков камня.

Материал с полезной способностью к деформации обеспечивает определенную устойчивость к этим изменяющимся условиям.

Ударопрочность также важна во время транспортировки

Добыча полезных ископаемых начинается задолго до того, как труба достигнет траншеи.

Длинномерные секции труб транспортируются на рудники, разгружаются, складируются, снова перемещаются и, наконец, доставляются на место монтажа.

Каждая дополнительная погрузочно-разгрузочная операция создает еще одну возможность механического повреждения.

Относительно небольшой вес полиэтилена высокой плотности облегчает работу с ним, а его прочность помогает трубе выдерживать случайный контакт во время этих операций.

Эта комбинация полезна для дренажных труб-большого диаметра.

Например, при работе с трубой DN315, DN400, DN500 или большего размера секцию трубы можно перемещать с помощью подъемного оборудования, а не вручную. Случайный контакт с опорами, грузовыми платформами или другим оборудованием может привести к локальному воздействию.

Прочная труба из термопласта может выдерживать такие кратковременные-события, не ведя себя как хрупкий материал.

Цель состоит в том, чтобы не злоупотреблять трубкой намеренно.

Цель состоит в том, чтобы снизить вероятность того, что нормальное обращение станет дорогостоящей проблемой ремонта.

Почему это имеет большее значение для подземных горных труб

Если дренажная труба закопана, доступ к ней становится значительно затруднен.

Если видимый участок трубы над землей поврежден, осмотр и замена могут быть относительно простыми.

Подземный дренажный трубопровод шахты устроен иначе.

Серьезный дефект может потребовать раскопок, удаления засыпки, замены поврежденного участка и восстановления траншеи.

Таким образом, для подземного дренажа стоимость неисправности трубы не ограничивается ценой самой трубы.

Также могут возникнуть сбои в работе насосов, земляные работы, трудозатраты, использование оборудования и простои.

Именно здесь прочность HDPE становится практическим фактором при покупке.

Ценность ударопрочности не в том, что труба выдержит любую возможную аварию. Никакой материал труб не может заменить правильное обращение и установку.

Ценность заключается в том, что материал обладает более высокой устойчивостью к механическим воздействиям, которые могут возникнуть во время обычного горнодобывающего строительства.

HDPE не зависит от жесткой стенки трубы

Одной из полезных характеристик HDPE является сочетание прочности и гибкости.

Дренажная труба должна выдерживать внутреннее давление воды, но на нее также могут воздействовать внешние силы. Эти силы не всегда прибывают отдельно.

Труба может находиться под давлением, в то время как окружающий грунт слегка перемещается. Во время установки он может подвергаться внешнему контакту. Во время эксплуатации трубопровода может возникнуть локальная деформация.

HDPE может выдерживать определенную степень деформации из-за своего пластичного поведения материала.

Это отличается от проектирования трубы, основанного на идее, что стена должна оставаться полностью жесткой.

Для горнодобывающей промышленности такая гибкость может быть преимуществом, поскольку фактические условия грунта и строительства редко бывают идеально однородными.

Справочные свойства PE100

Типичные эталонные свойства PE100 помогают объяснить, почему HDPE имеет такое механическое поведение.

Свойство	Типичный эталон PE100
Минимально необходимая прочность (MRS)	10 МПа
Предел прочности при выходе	Приблизительно. 23 МПа
Удлинение при разрыве	>600%
Коэффициент Пуассона	Приблизительно. 0.45
Долгосрочный-модуль упругости	Приблизительно. 200 МПа
Модуль упругости при изгибе	Приблизительно. 1000 МПа
Плотность	Приблизительно. 950–960 кг/м³

Это ориентировочные значения материала, а не гарантированные значения для каждой готовой трубы. Фактические характеристики трубы зависят от марки полиэтилена, размеров трубы, класса давления, толщины стенки, производственного процесса, температуры и применимого стандарта.

Для закупок полезным моментом является комбинация этих свойств, а не одно изолированное число.

Где ударопрочность повышает ценность шахты

Преимущество становится более очевидным, если рассмотреть весь маршрут трубопровода.

На поверхности шахты полиэтилен высокой плотности выдерживает случайный механический контакт во время манипуляций и позиционирования.

При прокладке в траншеи ее пластичность придает трубе некоторую устойчивость к локальным внешним нагрузкам.

Во время засыпки гибкая стена может работать с окружающим грунтом, а не полностью зависеть от поведения жесткой-стены.

После захоронения труба может выдерживать определенную степень деформации при изменении внешних условий.

В шахтных дренажных системах эти характеристики снижают чувствительность труб к кратковременным-механическим воздействиям.

Это преимущество отличается от коррозионной стойкости или гидравлических характеристик, но оно в равной степени связано с тем, сможет ли трубопровод оставаться в эксплуатации.

Заключение

Ударопрочность является одним из физических свойств, которые делают HDPE практичным для сложных дренажных систем в горнодобывающей промышленности.

Главное преимущество не в том, что ПНД просто «прочен». Сочетание прочности, пластичности и высокого удлинения позволяет стенке трубы деформироваться при локальном ударе вместо немедленного превращения нагрузки в хрупкое разрушение.

Это имеет значение при разгрузке, транспортировке, рытье траншей, засыпке и подземных работах.

Для подземного дренажного трубопровода большая устойчивость к случайным механическим нагрузкам может означать меньше проблем во время установки и меньший риск превращения небольшого внешнего события в серьезную ремонтную операцию.

Таким образом, HDPE обеспечивает больше, чем просто устойчивость к коррозии и малый вес для дренажной системы горнодобывающей промышленности. Его способностьвыдерживать удары, деформироваться и сохранять стенку трубы неповрежденнойЭто еще одна практическая причина использовать HDPE для трубопроводов шахтной воды и дренажа.
